智慧智能溫室大棚整體構架方案

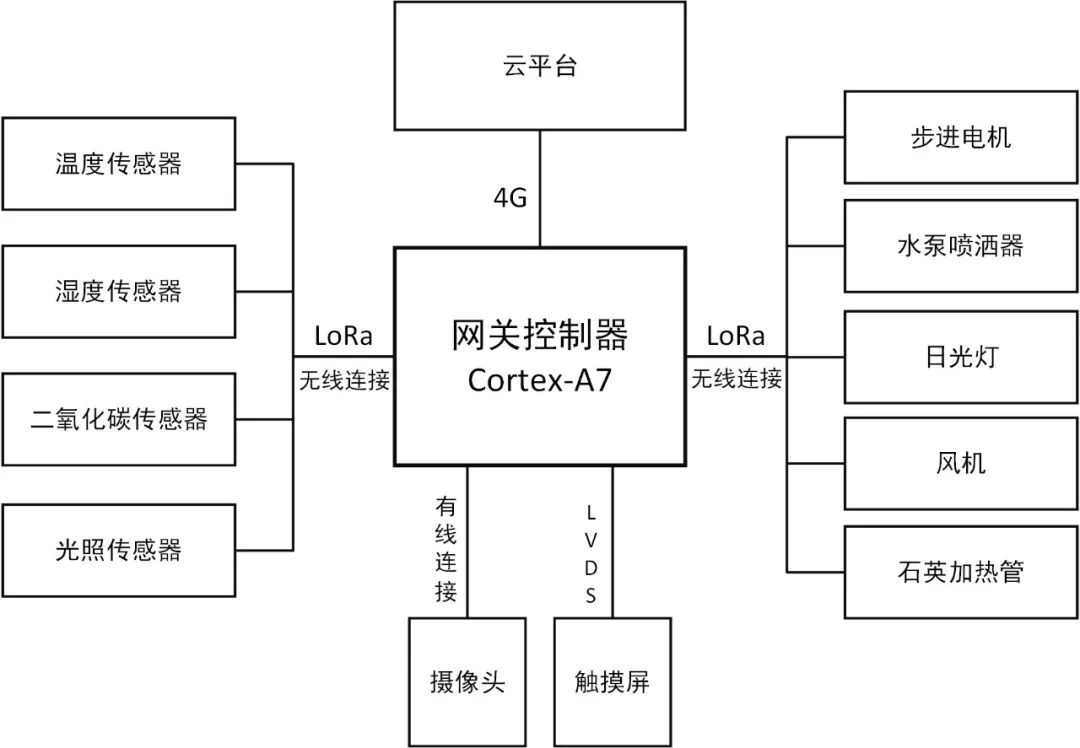

網關控制器基于Coretex-A7設計，網關與各種傳感器之間通過LoRa技術進行無線連接。在取電不方便的大棚內，傳感器節點均需要通過電池供電，這就需要應用LoRa技術極低的功耗。采用休眠+定時喚醒上傳的工作模式，能夠極大降低傳感器節點的耗電量，一節干電池可以使用2~3年。
出于成本的考慮，一般情況下多個大棚會共用一個網關，這樣大棚內的相關控制設備，也需要通過無線通訊來控制。同樣，使用LoRa也是一種不錯的選擇。LoRa傳輸距離足夠遠，可接入節點數上千個，足以滿足大棚內節點數需求。傳輸數據量較小的弊端，對于只需要發送一些簡單的控制量而言也足夠使用了。
交互方面，網關控制器上可以外接一個顯示屏和觸摸屏，方便在現場排查故障和調試用。所有數據匯總到網關后，通過4G的方式將數據上傳到云平臺，管理人員在遠程使用PC或手機登錄訪問，即可由云平臺下發相應的控制指令。
LM400TU是ZLG研發設計的一款工業級LoRa組網透傳模塊。模塊采用源自軍用通信系統的LoRa調制技術設計，結合獨有的頻譜擴寬處理技術，完美解決了小數據量在復雜環境中的超遠距離通信問題。
